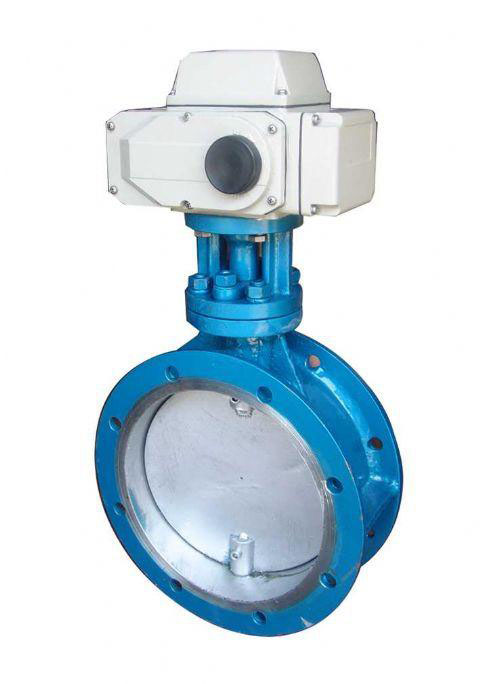

產品名稱：電動對焊式硬密封蝶閥[ 2016-07-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
-
一、電動對焊式硬密封蝶閥概述
上海湖泉閥門有限公司是一家專業從事電動對焊式硬密封蝶閥的高新技術企業；該蝶閥具有良好的耐腐蝕性，使用壽命長，具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、電動對焊式硬密封蝶閥特點
結構緊湊、體積小、重量輕、操作靈活、使用方便；采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
三、電動對焊式硬密封蝶閥工作原理
1、采用三偏心設計，使該閥門成為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
4、具有良好的耐腐蝕性，使用壽命長。
四．電動對焊式硬密封蝶閥采用標準
焊接尺寸：:GB1224;ANSI B16.25; DIN2559
結構長度：:GB/T12221-1989;API609
壓力試驗：:GB/T13927-1992;API598
五、電動對焊式硬密封蝶閥主要技術參數和性能
公稱通徑 DN（mm） 50～700 公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0 試驗壓力Ps(MPa) 強度試驗 0.9 1.5 2.4 3.75 6.0 密封試驗 0.66 1.1 1.76 2.75 4.4 氣密封試驗 0.6 0.6 0.6 0.6 0.6 適用介質 水、蒸氣、油品、酸類腐蝕性等。 適用溫度 碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃
六、電動對焊式硬密封蝶閥訂貨說明
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://www.baroncorp.com.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：021-64162222
七、電動對焊式硬密封蝶閥主要外形連接尺寸
D963H-10/C.I.P.R對焊式硬密封蝶閥系列外形尺寸公稱壓力 PN0.6MPa 通徑 外形尺寸（參考值） 參考重量
（kg）毫米 英寸 L D d H H1 A B 600 24 390 636 602 499 1280 570 660 450 700 28 430 726 692 566 1480 750 550 660 800 32 470 826 792 632 1608 750 550 780 900 36 510 926 892 693 1857 750 550 820 1000 40 550 1028 992 757 2038 900 750 1460 1200 48 630 1228 1192 851 2237 1000 925 1590 1400 56 710 1428 1392 876 2411 1000 925 2185 1600 64 790 1628 1592 1095 2756 1000 925 3210 1800 72 870 1828 1792 1214 3093 1100 980 4090 2000 80 950 2028 1992 1332 3355 1100 980 5610
D963H-16/C.I.P.R對焊式硬密封蝶閥系列外形尺寸公稱壓力 PN1.0MPa 通徑 外形尺寸（參考值） 參考重量
（kg）毫米 英寸 L D d H H1 A B 600 24 390 636 602 499 1280 570 660 465 700 28 430 726 692 566 1480 750 550 680 800 32 470 826 792 632 1608 750 550 810 900 36 510 926 892 693 1857 750 550 860 1000 40 550 1028 992 757 2038 900 750 1625 1200 48 630 1228 1192 851 2237 1000 925 1770 1400 56 710 1428 1392 876 2411 1000 925 2426 1600 64 790 1628 1592 1095 2756 1000 925 3560 1800 72 870 1828 1792 1214 3093 1100 980 4545 2000 80 950 2028 1992 1332 3355 1100 980 6230
D963H-25/C.I.P.R對焊式硬密封蝶閥系列外形尺寸公稱壓力 PN1.6MPa 通徑 外形尺寸（參考值） 參考重量
（kg）毫米 英寸 L D d H H1 A B 80 3 180 90 78 90 356 180 200 27 100 4 190 110 96 100 375 180 200 34 125 5 200 135 121 113 401 180 200 41 150 6 210 161 146 130 450 270 280 43 200 8 230 222 202 205 545 400 425 81 250 10 250 278 254 235 630 400 425 102 300 12 270 330 303 275 715 450 560 132 350 14 290 382 351 309 817 450 560 164 400 16 310 432 398 346 923 535 580 193 450 18 330 484 450 932 1059 535 580 238 500 20 350 535 501 427 1126 535 580 302 600 24 390 636 602 509 1369 570 660 457 700 28 430 726 692 572 1492 750 550 810 800 32 470 826 792 638 1622 750 550 1093 900 36 510 926 892 700 1924 750 550 1410 1000 40 550 1028 992 765 2054 900 750 1870 1200 48 630 1228 1192 860 2259 1000 925 2082 1400 56 710 1428 1392 986 2610 1000 925 2850 1600 64 790 1628 1592 1106 2856 1000 925 4235 1800 72 870 1828 1792 1226 3121 1100 980 5346 2000 80 950 2028 1992 1345 3385 1100 980 7328
D963H-40/C.I.P.R對焊式硬密封蝶閥系列外形尺寸公稱壓力 PN2.5MPa 通徑 外形尺寸（參考值） 參考重量
（kg）毫米 英寸 L D d H H1 A B 80 3 180 90 78 90 356 180 200 38 100 4 190 110 96 106 387 180 200 40 125 5 200 135 121 122 413 180 200 60 150 6 210 161 146 136 459 270 280 65 200 8 230 222 202 215 585 400 425 85 250 10 250 278 254 247 649 400 425 135 300 12 270 330 303 288 771 450 560 175 350 14 290 382 351 333 929 450 560 195 400 16 310 432 398 359 993 535 580 295 450 18 330 484 450 405 1053 535 580 350 500 20 350 535 501 444 1245 535 580 510 600 24 390 636 602 521 1750 570 660 625 700 28 430 726 692 586 1519 750 550 925 800 32 470 826 792 659 1659 750 550 1260 900 36 510 926 892 720 1829 750 550 1790 1000 40 550 1028 992 780 1949 900 750 1940 1200 48 630 1228 1192 889 2243 1000 925 2810 1400 56 710 1428 1392 1000 2462 1000 925 3500
公稱壓 PN4.0MPa 通徑 外形尺寸（參考值） 參考重量
（kg）毫米 英寸 L D d H H1 A B 80 3 180 90 78 108 430 180 200 39 100 4 190 110 96 108 392 180 200 50 125 5 200 135 120 120 414 180 200 75 150 6 210 161 145 135 494 270 280 100 200 8 230 222 200 202 578 400 425 135 250 10 250 278 252 235 673 400 425 190 300 12 270 330 301 280 793 450 560 240 350 14 290 382 351 315 921 450 560 320 400 16 310 432 398 355 1021 535 580 450 450 18 330 484 448 370 1143 535 580 500 500 20 350 535 495 420 1192 535 580 560 600 24 390 636 595 490 1327 570 660 720

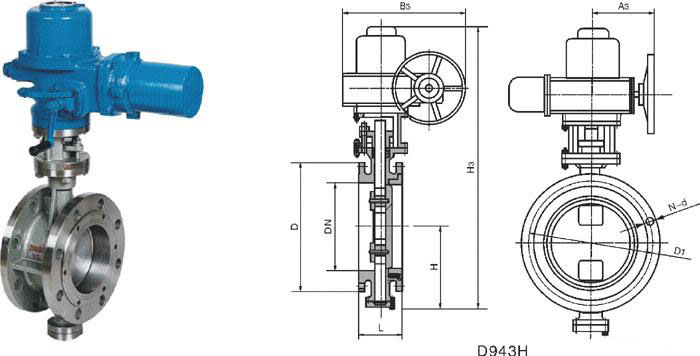

八、電動對焊式硬密封蝶閥結構示意圖：
