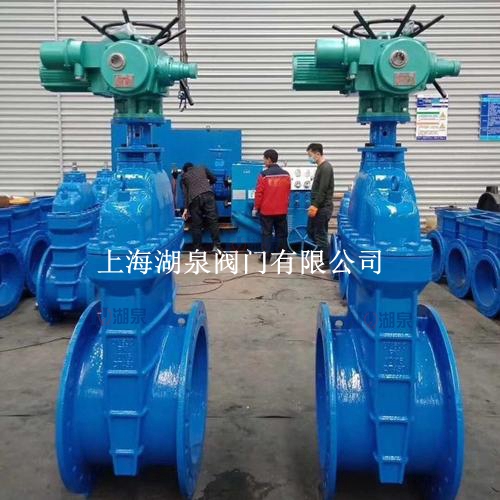

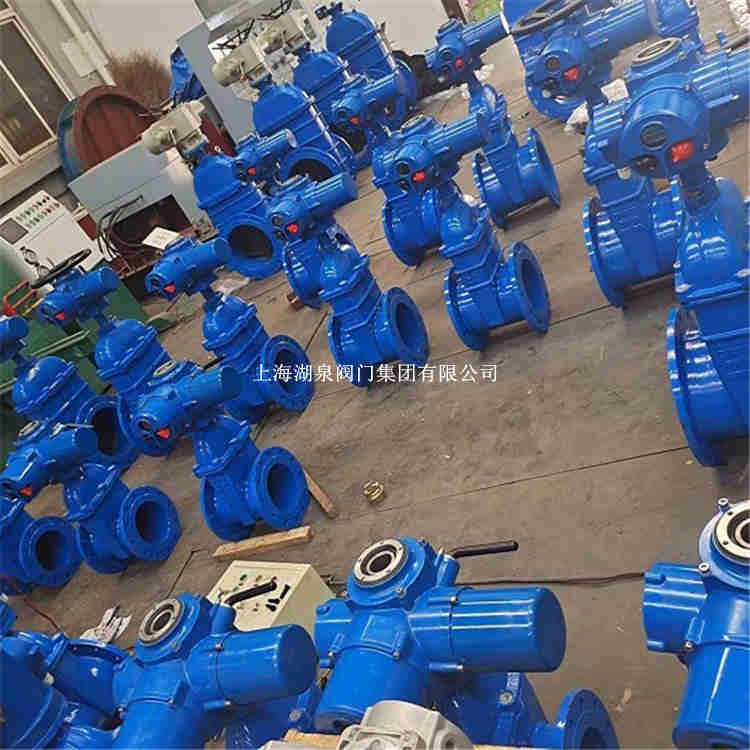

電動閘閥z941H一25c/250參數選型指南及安裝方法
電動閘閥Z941H-25C閥體鑄鋼材質，連接方式：法蘭，密封面材料：13cr不銹鋼；公稱通徑壓力：PN25 DN200，電動閘閥工作時，閘板處于全開或全關位置，不允許停留在中間位置或當調節閥使用，廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置產品用途作用功能用途：一般用于管路需要全開全關的作接通或者切斷使用，不需作調節使用，楔式閘閥的特性是使用壽命長使用行業分類：電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
閘閥是一種常見的啟閉閥，利用閘板的上下工作來接通(全開)和截?cái)?全關)管道中的流體介質。
1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。
2、開啟較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。
3、形體簡單，制造工藝性好，適用范圍廣。
試驗壓力
|
公稱壓力PN(MPa) |
實驗壓力(MPa) |
|||
|
殼體 |
密封(液) |
密封(氣) |
上密封 |
|
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作環境和主要技術參數：
電源：常規，三相380V（50Hz）；
特殊，三相660V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）；
工作環境：
環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：IP55（特殊訂貨IP65、IP67）。
工作制：短時10分鐘（特殊訂貨30分鐘）。
電動執行器一般來說比較耐磨，采用的是一體化的特殊鋁合金制成的，一般來說，強度高，而且耐磨性比較好，電動執行一般會差非常的小，渦輪輸出軸是一體化的，傳動起來，精度非常的高，電動執行器的安全有保證，因?yàn)橐话愕碾妱?dòng)執行器都通過的1500伏特的耐壓檢測，而且絕緣電機采用的是F級別的，這就保證了電動執行器的安全，不會出現導電，或者漏電等情況。
如果是精密電器元件，需要具備一定的防護（防水）要求，根據使用工況的具體要求，電動執行器又有為防爆型與普通型之分；依使用據電壓，又可分為AC380V與AC220V；依據動作模式，還可分為調節型與開關型等。
