手動球閥Q61Y-320 DN50主要技術參數及產品結構圖
手動球閥Q61Y-320 DN50的主要技術參數包括閥體材質可選A105, F22, F91, F92等，壓力等級為ANSI 150 – ANSI 4500，連接方式為對焊連接或法蘭連接，啟動方式包括氣動、電動和手動。它的設計制造符合火力發電用閥門標準E101、ANSI B16.34、DL/T531，結構長度遵循ANSI B16.10、E101，壓力溫度等級和檢查與試驗符合API598、E101，泄漏等級為MSS-SP-61。這些閥門適用于主蒸汽管道疏水系統、汽機本體疏水系統、抽汽管道、給水泵出口等，以及燃油切斷、鍋爐給水系統、凝結水系統等應用場景。
手動球閥Q61Y-320的閥體材質選擇提供了靈活性，可以根據具體的應用環境和要求選擇合適的材質。壓力等級的范圍廣泛，適應不同的工作壓力需求。連接方式的多樣性（對焊連接和法蘭連接）進一步增加了這些閥門的應用范圍和便利性。啟動方式的多樣性（氣動、電動、手動）則滿足了不同操作環境的需要，確保了操作的便捷性和安全性。
此外，這些閥門還經過了嚴格的設計和制造標準，包括ISO.17292-2004設計標準、ASME.B16.11連接尺寸標準以及MSS-SP-61檢驗標準，保證了閥門的質量和性能。總的來說，手動球閥Q61Y-320 DN50以其廣泛的應用范圍、多樣的材質選擇、壓力等級和連接方式，以及嚴格的設計和制造標準，成為了工業領域中不可或缺的疏水隔離裝置。
Q61Y-320P對焊高壓球閥主要零件材料
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q61Y-16/320C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
鑄鐵WCB |
聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE |
聚四氟乙烯PTFE對位聚笨PPL |
|
硝酸類 |
Q61Y-16/320P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q61Y-16/320R |
316/1Cr18Ni12Mo2TI |
316/Cr18Ni12Mo2Ti |
Q61Y-320P對焊高壓球閥主要連接尺寸
|
型號 |
公稱通徑 |
尺寸mm |
|||||
|
L |
L1 |
D |
D1 |
H |
L0 |
||
|
Q61F N-160 |
10 |
150 |
60 |
90 |
18 |
68 |
220 |
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|
|
25 |
205 |
985 |
115 |
36 |
80 |
250 |
|
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|
|
65 |
360 |
150 |
220 |
80 |
180 |
500 |
|
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
|
Q61Y-320P對焊高壓球閥主要連接尺寸
|
|
公稱通徑 |
尺寸mm |
氣動裝置 |
|||||
|
L |
L1 |
D |
D1 |
H |
L0 |
|||
|
Q61Y-160 |
10 |
150 |
60 |
90 |
18 |
211 |
255 |
QD60 |
|
15 |
170 |
70 |
100 |
23 |
293 |
348 |
QD100 |
|
|
20 |
191 |
81 |
110 |
29 |
297 |
348 |
QD100 |
|
|
25 |
205 |
95 |
115 |
36 |
303 |
348 |
QD100 |
|
|
32 |
230 |
110 |
150 |
43 |
456 |
520 |
QD150 |
|
|
40 |
260 |
120 |
170 |
49 |
463 |
520 |
QD150 |
|
|
50 |
330 |
140 |
200 |
61 |
|
520 |
QD150 |
|
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
- |
|
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
- |
|
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
- |
|

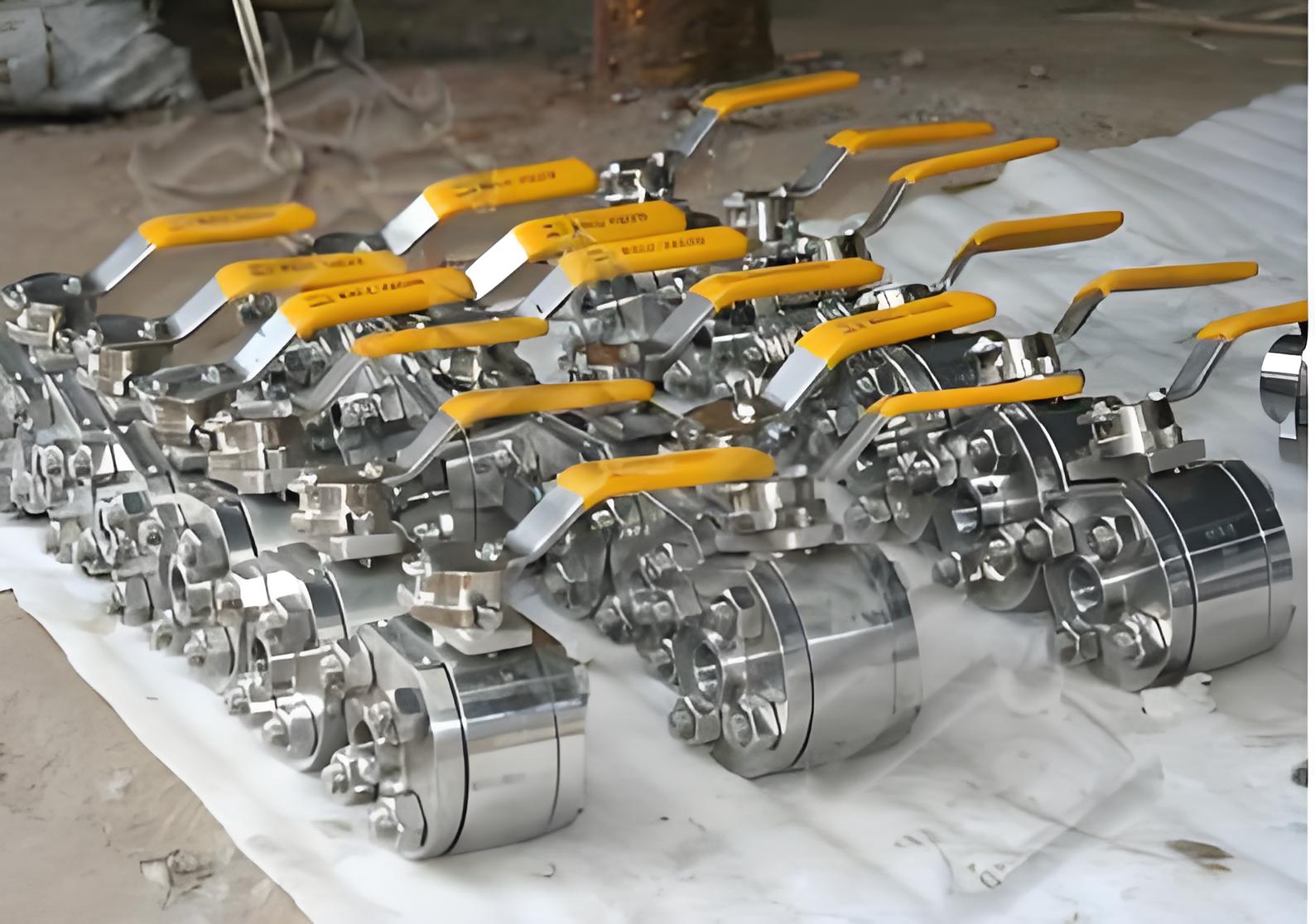

關于手動球閥Q61Y-320的產品結構圖，該球閥可能包含的主要結構和組成部分：
1、閥體：Q61Y-320球閥的閥體是球閥的主體部分，它可能采用鍛鋼材質，并設計為高壓鍛鋼球閥。閥體可能采用三體結構，這種設計便于拆裝和現場維修、更換。
2、閥桿：閥桿是連接執行器（如手動操作桿）和球體的重要部分，它允許球體在閥體內旋轉以實現閥門的開啟和關閉。在Q61Y-320球閥中，閥桿可能采用下裝式設計，這種設計有助于防止閥桿脫落，并節省安裝空間。
3、球體：球體是球閥的關鍵部件，它通過旋轉來控制流體的通斷。在Q61Y-320球閥中，球體可能由不銹鋼或其他耐腐蝕材料制成，以確保其長期穩定運行。
4、密封圈：密封圈位于球體與閥體之間，用于確保閥門在關閉狀態下的密封性能。在Q61Y-320球閥中，密封圈可能采用鑲嵌式閥座設計，并在閥座背后設置O型圈，以確保介質不外漏。
其他部件：除了上述主要部件外，Q61Y-320球閥還可能包括法蘭、雙頭螺栓、O形圈等輔助部件，這些部件共同協作以確保閥門的正常運行。至于具體的結構圖，我我公司能夠提供詳細的產品結構圖和相關的技術資料。
