一、手動閘閥Z41H-16C dn200(生產廠家)介紹
上海湖泉閥門集團有限公司Z41H手動鑄鋼法蘭閘閥結構緊湊、設計合理、閥門剛性好,通道流暢,流阻系數小。密封面采用不銹鋼和硬質合金,使用壽命長。密封可靠、操作輕便靈活。驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。廣泛用于自來水廠、石油、化工、制藥、電力、消防、環保水處理等行業,在公稱壓力≤1.6Mpa的蒸氣、水、油品類介質的管路上作啟閉作用。按閘閥的構造將閘閥可分為： （1）平行式閘閥：密封面與垂直中心線平行，即兩個密封面互相平行的閘閥。在平行式閘閥中，以帶推力楔塊的結構zui常為常見，既在兩閘板中間有雙面推力楔塊，這種閘閥適用于低壓中小口徑（DN40—300mm）閘閥。也有在兩閘板間帶有彈簧的，彈簧能產生予緊力，有利于閘板的密封。 （2）楔式閘閥：密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。密封面的傾斜角度一般有2°52´，3°30´，5°， 8°， 10°等，角度的大小主要取決于介質溫度的高低。一般工作溫度愈高，所取角度應愈大，以減小溫度變化時發生楔住的可能性。
二、手動閘閥Z41H-16C dn200(生產廠家)適用范圍
殼體材料
適用介質
適用溫度
碳素鋼（C型）
水、蒸汽、油品
≤425
鉻鎳鈦鋼（P型）
硝 酸類
≤200
鉻鎳鉬鈦鋼（R型）
醋酸類
≤200
鉻鉬鋼（I型）
水、蒸汽、油品
≤550
三、手動閘閥Z41H-16C dn200(生產廠家)性能規范
公稱壓力（MPa）
試驗壓力（MPa）
殼體
密封（液）
密封（氣）
上密封
1.6
2.4
1.76
0.6
1.76
2.5
3.8
2.75
0.6
2.75
4.0
6.0
4.4
0.6
4.4
6.4
9.6
7.04
0.6
7.04
10.0
15.0
11.0
0.6
11.0
16.0
24.0
17.6
0.6
17.6

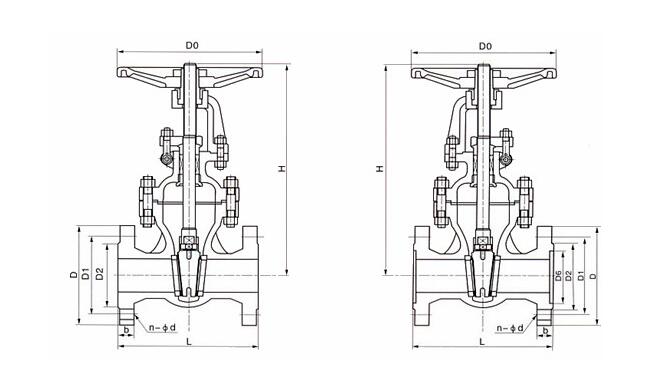

公稱通徑DN（mm）
主要外形尺寸及連接尺寸
L
D
D1
D2
b
f
z-Φd
H
H1
D0
Z40、Z41、Z42
15
130
95
65
45
14
2
4-Φ14
220
240
120
20
150
105
75
55
14
2
4-Φ14
255
284
140
25
160
115
85
65
14
2
4-Φ14
275
303
160
32
180
135
100
78
16
2
4-Φ18
280
321
180
40
200
145
110
85
16
3
4-Φ18
300
352
200
50
250
160
125
100
16
3
4-Φ18
358
438
240
65
265
180
145
120
18
3
4-Φ18
375
450
240
80
280
195
160
135
20
3
8-Φ18
433
528
280
100
300
215
180
155
20
3
8-Φ18
502
620
320
125
325
245
210
185
22
3
8-Φ18
612
753
360
150
350
280
240
210
24
3
12-Φ23
676
847
360
200
400
335
295
265
26
3
12-Φ25
820
1039
400
250
450
405
355
320
30
3
12-Φ25
969
1245
450
300
500
460
410
375
30
3
12-Φ25
1142
1472
560
350
550
520
470
435
34
4
16-Φ25
1280
1450
640
400
600
580
525
485
36
4
16-Φ30
1452
1887
640
450
650
640
585
545
38
4
20-Φ30
1541
2011
720
500
700
705
650
608
42
4
20-Φ34
1676
2181
720
600
800
840
770
718
46
5
20-Φ41
1874
2346
800
700
900
910
840
788
48
5
24-Φ41
2139
2819
880
800
1000
1020
950
898
50
5
24-Φ41
2293
3034
980
900
1100
1120
1050
998
52
5
28-Φ41
2595
3445
1080
1000
1200
1255
1170
1110
54
5
28-Φ42
2733
3683
1180
1200
1350
1485
1390
1325
56
5
32-Φ48
3032
3032
1300
閘閥產品訂貨須知：
1、閘閥產品名稱與型號
2、閘閥公稱壓力
3、閘閥公稱通徑
4、閘閥連接法蘭標準
5、閘閥閥體材質
6、閘閥額定流量系數
7、閘閥工作介質
8、閘閥介質溫度
9、閘閥是否帶附件以便為您正確選型。
